SPI Extender

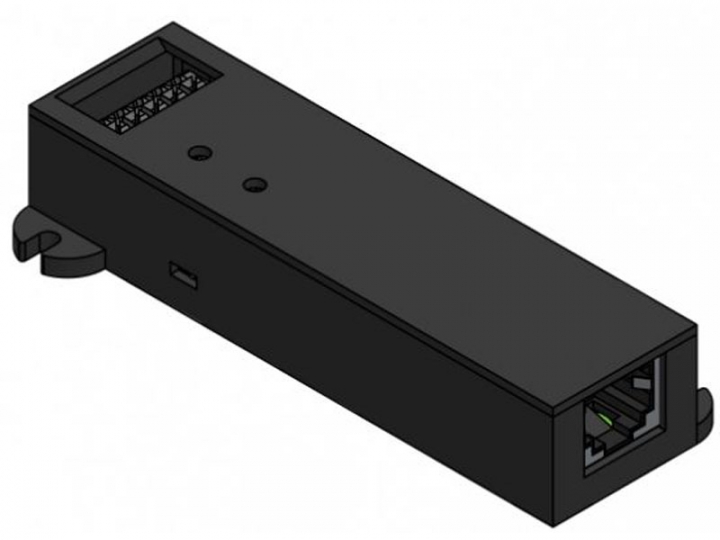

DDS1120 è un amplificatore di segnale SPI (Syncronous Peripheral Interface) . Questo amplificatore permette di estendere il segnale SPI Bilanciato o Sbilanciato fino ad un massimo di 100/150 metri, garantendo la qualità del segnale trasmesso. Puo essere collegato al Trex Pro oppure Trexbis o DDS11062, se il segnale da amplificare è di tipo Bilanciato quindi abbiamo A e B per SPI Clock e per SPI Data, allora e necessario un solo dispositivo DDS1120, in caso il segnale non lo sia allora si utilizzano due dispositivi uno in modalita di trasmissione e uno in ricezione, lo switch sul lato a seconda della posizione fa diventare trasmettitore e ricevitore lo stesso modulo, lo stato se TX o RX è chiaramente indicato dai led sul contenitore. Il cablaggio tra due moduli estensori si fa con cavo Ethernet cat 6 , connettore RJ45-8  Tipo Patch, non utilizzare cavi Cross. La apposita morsettiera con molle blocco cavi permettono la connessione con la lampada SPI oppure il trasmettitore SPI Master. Fare attenzione a non collegare Ethernet sul connettore RJ45-8 non è compatibile e  potrebbe danneggiare i dispositivi.
